エキスパンションジョイント（伸縮管継手）

空気、水、ガス、蒸気、油などのあらゆる気体、液体を移送するために使用されるパイプライン。
このパイプラインは、・外気の温度変化・移送する流体の温度　などによって膨張、収縮がおこったり、・エンジン、タービン、ポンプなど隣接する機器から伝えられる振動、・地震、風、地盤沈下などによるパイプラインの移動、破損が考えられます。これらの種々の原因によって発生する危険を予防し、事故を防止するために、高性能な吸収装置をパイプラインに設ける必要があります。
淀川螺旋管製作所の伸縮管継手は、パイプラインを上記のような外的要因から確実に守ります。

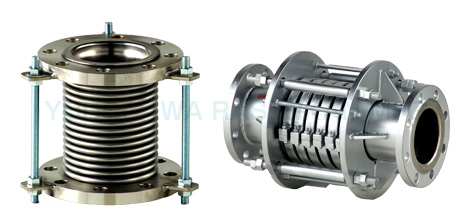

軸線型

軸線型

軸方向に伸縮させる構造で、
一般的に用いられる継手です。

軸方向に伸縮作動する構造。
一般的に用いられている継手で、直線配管で固定点を簡単に設けれる箇所に使用されます。

形式

・自由形
YA-S(W)
・ロット型
YB-S(W)
・リング型
YC-S(W)
・外筒型
YP-S(W)
・外圧型
YD-S(W)
・軸線圧力均衡型
YSB
・曲管圧力均衡型
YLB-S(W)

施工例

舞洲と夢洲を結ぶ夢舞大橋

熱風管施工例

自由型 自由型
ロッド型 外筒型

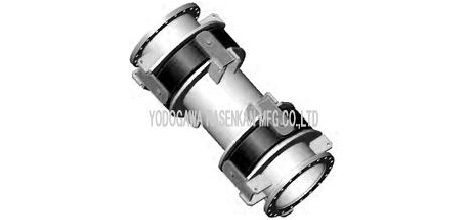

関節型

関節型

軸直角、或いは角度方向に変位作動する構造で、
固定点を簡単に設けられない配管に多く使用される。

軸直角、或いは角度方向に変位作動する構造で、固定点を簡単に設けられない配管に多く使用される。特に軸線型と異なるところは、任意に変位量を得られることで、軸線型を数個設置する配管でも関節型を採用すれば１個の継手で充分伸縮調整の役目を果たします。

形式

・ユニバーサル型
YU
・ヒンジ型
YH-S(W)
・ジンバル型
YG-S(W)
・可撓管
ユニバーサル型 ヒンジ型
ジンバル型 ジンバル型
